夏天就是蓝天白云晴空万里突然暴风雨。

高温炎热和雷雨高发季节，由于种种原因，发电量不升反降：

来自后台留言

除了影响光伏电站经济收益，更可能危害到人身和财产安全。本文，将与您探讨五种夏季最常见的逆变器报错及故障，希望在这个夏天，让电站“光力全开”！

阴雨天气，套管等潮湿易进水;AC接线不当也可能导致个别机器进水;组件防水盒也可能被热坏了……

现场检查组件的直流线缆和接地情况。

1、检查直流线缆

固德威售后部门统计，大部分的面板绝缘阻抗问题是直流线缆破损导致，包括组件之间的线缆，组件至逆变器之间的线缆，特别是墙角的线缆和没有穿管露天铺设的线缆，需要仔细检查。

许多项目现场直流线多跟组件面板有接触，时间长可能因直流线外皮老化而对组件背面造成一定程度腐蚀。

应避免线缆直接接触组件背部;使用防腐蚀，防老化等级较高的线缆。

2、检查组件侧接地和套管进水

光伏系统没有良好接地，同样会影响逆变器正确地检测组件对地绝缘阻抗值，现场容易出问题的地方包括：

组件支架接地

对于组件的接地，一般选用40*4mm的扁钢或者φ10或者φ12的圆钢，最后埋入深度1.5m的地下，光伏组件的接地电阻要求不大于4Ω，对于达不到接地电阻要求的，通常采用添加降阻剂或选择土壤率较低的地方埋入。

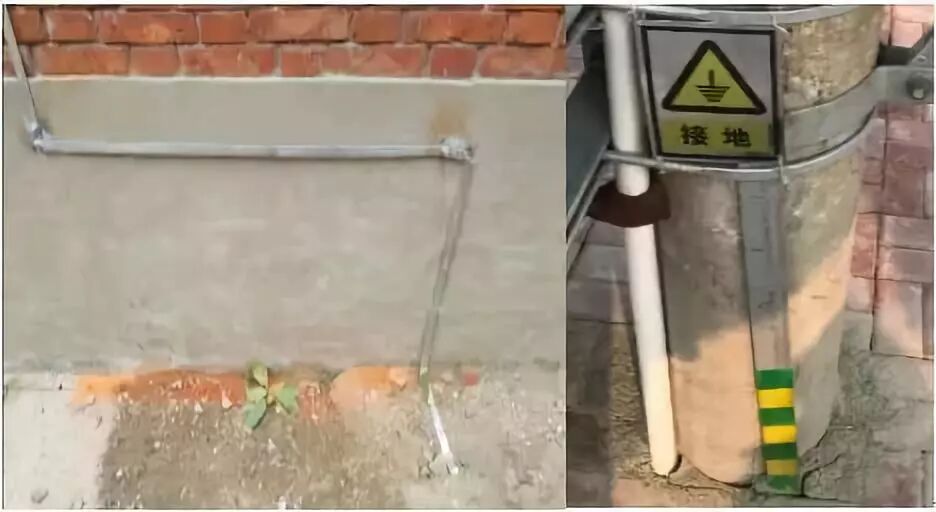

现场图例一(扁钢)

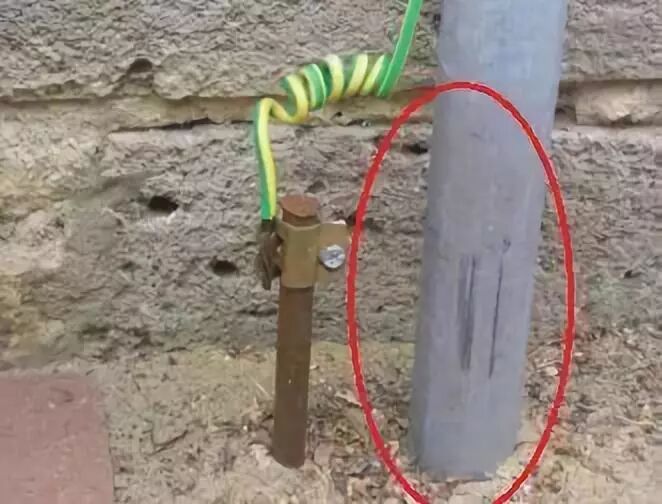

现场图例二(圆钢)

逆变器侧接地

1、工作接地

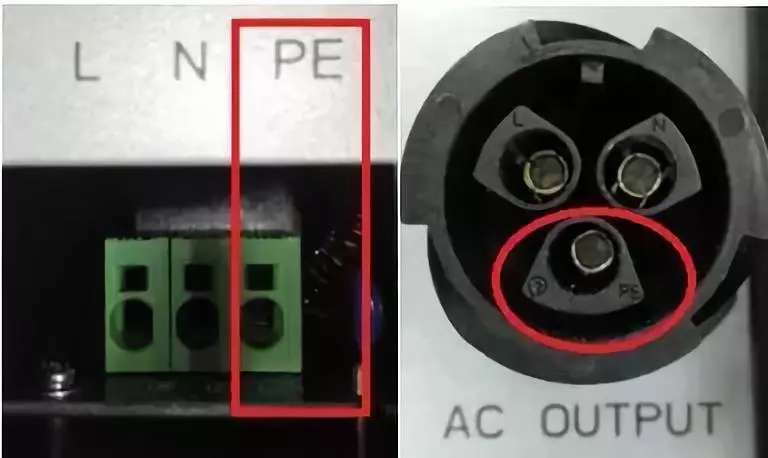

NS机型PE端/DNS机型PE端

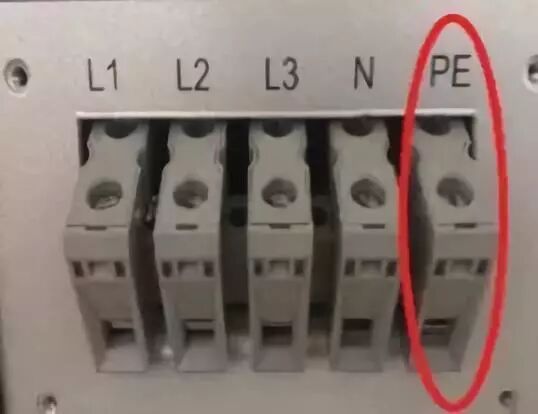

SDT&DT 机型PE端

一般工作接地(PE端)接到配电箱里的PE排上，再通过配电箱做接地。

2、保护接地

逆变器机身的右侧有一个接地孔是做重复接地，保护逆变器和操作人员的安全。

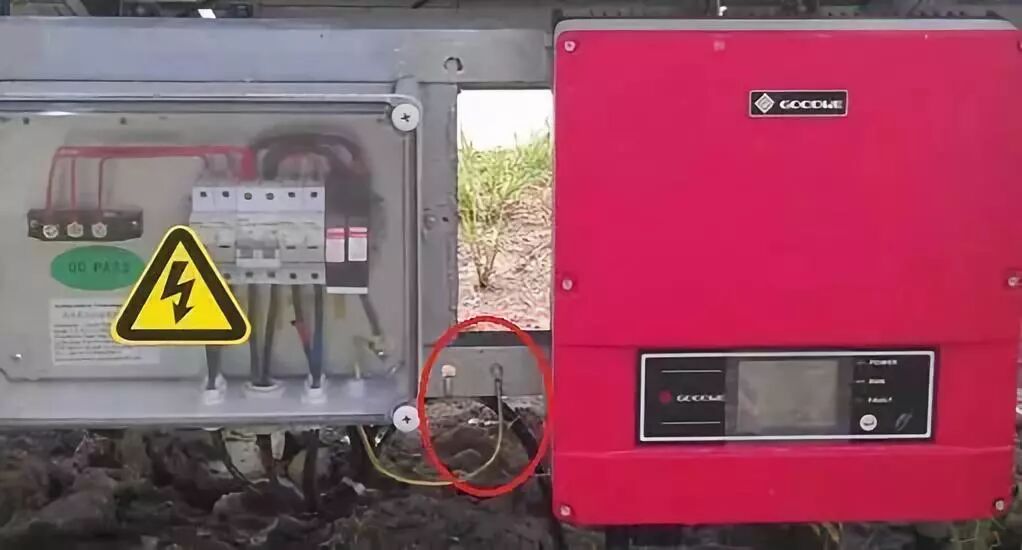

逆变器的机壳保护接地可以单独使用接地极，也可以和配电箱共用一个接地极(通常)，如下图所示。

3、配电箱侧接地

1、防雷接地

交流侧防雷保护一般由熔断器或断路器和防雷浪涌保护器构成，主要对感应雷电或直接雷或其他瞬时过压的电涌进行保护，SPD的下端接到配电箱的接地排上，如下图所示。

2、箱体接地

根据《建筑电气工程施工质量验收规范》6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠;装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

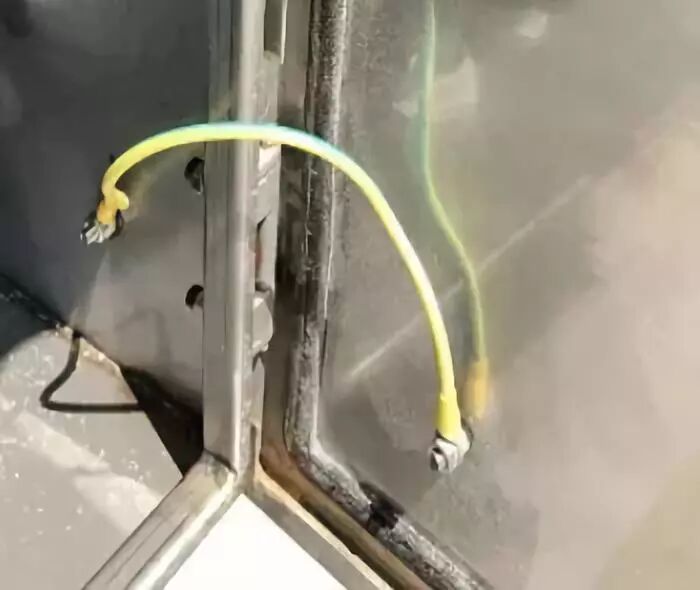

配电箱的柜门与柜体要做跨接线，保证可靠接地，如下图所示。

配电箱内设备所有的接地线均要与PE排连接，再有PE排引出，如下图所示。

以上，从组件侧、逆变器侧、配电箱侧三个方面介绍了户用光伏系统的接地方式。

在关注逆变器整体性能时，光伏人关注最多的往往是转化效率、最大直流电压、交流输出功率、防护等级等一系列惯常的问题。逆变器的散热是光伏人容易忽视的问题，而散热问题可能产生的功率损耗甚至机器过温保护(降载)，却实实在在影响着发电量。

温度对于组件乃至整个光伏系统的发电影响还是非常大的，在一年当中，发电量往往不是7-8月份太阳最好的时候发电量最高，反而是4-6、9-10月份的发电量更高一些，这可以从固德威监控平台看出来(因地而异)。所以电站的通风散热在实际电站的设计运行维护中是至关重要的。

这也是“为什么夏天发电量低”最可能的原因。

另外，很多安装现场的逆变器都放在室外，长时间的阳光直射会损坏逆变器元器件的寿命，阳光直射对腔内的温度有直接关系，影响电容等元器件寿命，加速设备的老化。

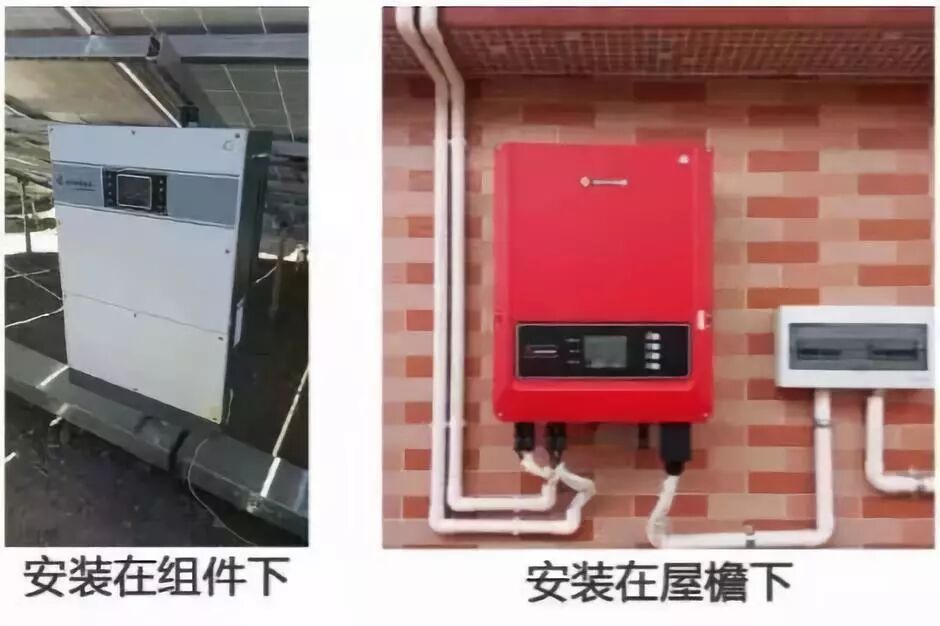

虽然固德威的逆变器在散热方面采用优良的散热设计，保证逆变器的低损耗和长使用寿命。防护等级达到IP65，依然建议在有阳光直射等不利因素的状况下，为逆变器加装防护盖板。

为什么IP65的逆变器室外安装要配盖板←详情点击

联排安装时，逆变器左右间距建议1米以上，保证机器散热。并注意预留逆变器上下运维空间。

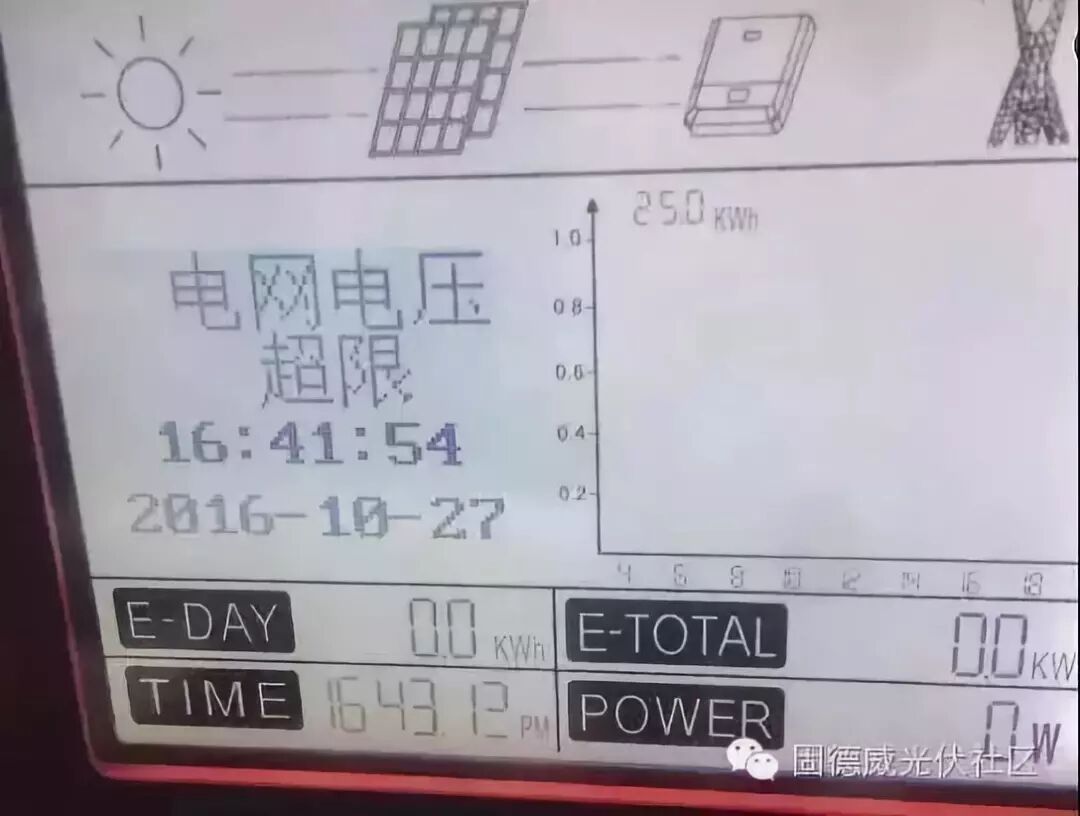

根据安规要求，并网逆变器必须要在规定的电网电压范围内工作，若该电压值超出安规要求范围，逆变器必须跳脱，停止工作，以确保设备和操作人员安全。(注：中国安规电压范围—187V~242V)

夏季是负荷用电高峰期, 空调等设备常开，电压相较其他季节偏低。

另外，由于逆变器至电网并网点之间的线缆过细、过长或者存在缠绕，导致在电网电压正常的情况下，逆变器AC端子侧的电压过高。

用万用表分别检测逆变器输出电压和并网点的电压，如若逆变器的输出电压远大于并网点的电压，说明线损较大。建议更换电缆或者在得到电网公司许可后，修改逆变器默认的安规电压范围。

安规修改方法：

若电网电压查看到三相不平衡，检测三相机型的火线是否存在虚接情况。若电网电压未超限,检测N线是否存在虚接、脱落。N线虚接、脱落会导致机器报电网电压超限或逆变器一直重连。

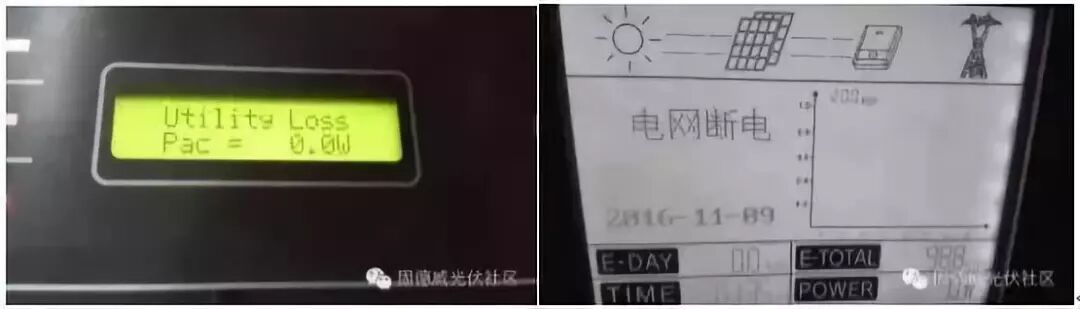

夏天就是蓝天白云晴空万里突然暴风雨，电网断电情况时有发生，也是逆变器最常见报错信息之一：

检查步骤：

对光伏系统来说，完成并网只是刚刚开始。稳定、合理的监控方案，有助于高效运维光伏系统，进而保障投资收益。

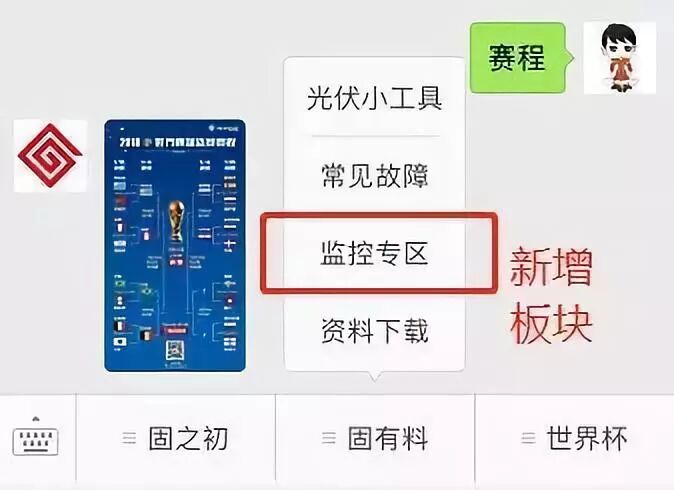

天气热，当然要随时随地查看电站监控信息。

大家一定发现了固德威监控支持远程设置，目前此功能仅对国内安装商用户开放。提供以下几个参数的远程设置：

不会使用机器设置?解释了也听不懂?远程搞定!这个功能有多方便，谁用谁知道!

占系统成本不到10%的逆变器，却掌控着整个系统100%的发电量。了解逆变器才能保证电站稳定运行。
